杜邦陶氏UP6150抛光树脂使用方法
杜邦陶氏UP6150抛光树脂是半导体行业超纯水终端精处理的核心材料，作为均粒混床离子交换树脂，其1:1化学计量当量的阴阳离子组分设计，能高效实现产水电阻率18MΩ⋅cm、TOC远低于5ppb的超高水质。本文将为您详细介绍杜邦陶氏UP6150抛光树脂使用方法相关内容。
一、使用前准备工作
1.树脂外观与质量检查
开箱后先观察树脂状态：阳离子树脂为深琥珀色半透明球形颗粒，阴离子树脂为白色至黄色半透明球形颗粒，无明显结块、破损或异色杂质。核对产品批次报告，确认其离子转型率达标，避免使用质量不合格产品影响处理效果。
2.设备预处理与适配
选用符合要求的混床设备，床体需无锈蚀、无残留污染物，提前用超纯水（电阻率≥18MΩ⋅cm）冲洗30分钟以上，确保管路、阀门无泄漏。根据树脂湿视密度730g/L计算装填量，推荐最小床深参考杜邦技术文件，避免床深不足导致水流分布不均。
3.进水条件确认
进水需满足预处理要求：优先采用反渗透产水作为原水，温度控制在15-25℃（59-77°F），超出60-70℃会加速树脂老化；pH范围保持0-14，进水电阻率需≥18MΩ⋅cm，避免高污染原水直接进入抛光床。
二、树脂装填操作步骤
1.床体预处理
关闭混床底部排水阀，向床体内注入1/3高度的超纯水，避免树脂装填时直接撞击床体底部造成颗粒破损。同时检查布水器、集水器是否通畅，防止树脂颗粒堵塞水流通道。
2.树脂均匀装填
将UP6150阴阳离子混合树脂缓慢倒入床体，装填过程中保持水流匀速注入，使树脂自然沉降，避免出现分层或空隙。装填高度需预留10%-15%的反洗膨胀空间，装填完成后静置30分钟，让树脂充分湿润膨胀。
3.排气与初期冲洗
打开床体顶部排气阀，缓慢开启进水阀，让超纯水自上而下流经树脂床，排出床内空气。初期冲洗采用低流速（5-10m/h），持续冲洗10分钟，直至出水电阻率稳定在17.9MΩ⋅cm以上，TOC≤10ppbC，方可进入正式运行阶段。
三、运行参数设定与操作规范
1.核心运行参数
流速控制：结合水力特性，推荐运行流速10-30m/h，避免流速过高导致床层压降过大，或过低影响处理效率。
温度与pH：严格维持进水温度15-25℃，pH保持0-14稳定范围，高温会降低树脂交换容量，极端pH需提前通过预处理调节。
监测指标：实时监测出水电阻率、TOC含量，当电阻率低于17.8MΩ⋅cm或TOC升高超过10ppb C时，需启动再生或更换树脂。
2.运行操作流程

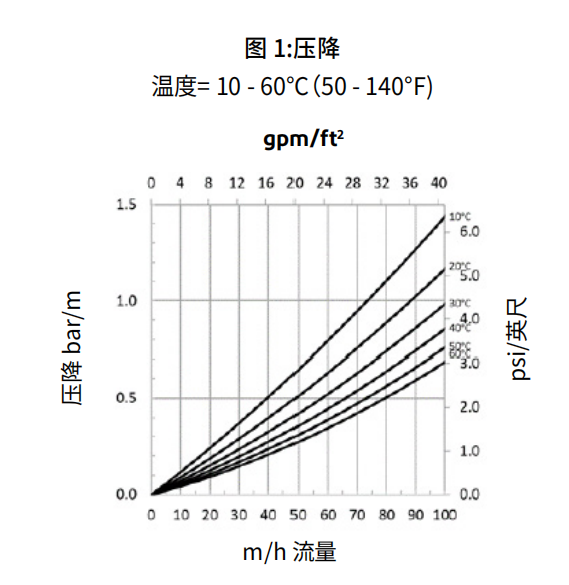

启动设备后，先以低流速试运行5分钟，观察床层压降是否正常，干净水初始压降需符合对应流速下的预期值）。正常运行时，保持进水流量稳定，避免频繁启停。若系统停机超过8小时，需每4小时用超纯水冲洗10分钟，防止树脂床内滋生微生物或污染物沉积。
遵循以上使用方法，可充分发挥杜邦陶氏UP6150抛光树脂的超纯水处理优势，可保证产水水质稳定达标。如果您想了解更多杜邦陶氏UP6150抛光树脂使用方法相关的资讯，免费领取杜邦陶氏UP6150抛光树脂技术参数资料，欢迎随时在本网站留言或来电咨询相关资讯！感谢您认真阅读！
本文由环润环保（http://www.huanrunsz.com/）原创首发，转载请以链接形式标明本文地址或注明文章出处！
你可能还想了解：
