芯片制造对水质的严苛标准，远超大众认知。普通水源含有的微粒、胶体、微量离子及有机物，看似微不足道，却会对精密晶圆造成致命影响。7nm制程的电路线宽极其精细，水中残留的微量杂质，极易导致电路损坏、晶圆报废，直接拉低产品良品率。芯片产线专用纯水，需稳定维持超高电阻率，各类金属杂质含量需控制在痕量级别，普通净水工艺完全无法满足需求。本文将为您详细介绍超纯水设备耗材相关内容。

芯片级纯水制备采用多级递进净化工艺，反渗透系统是第一道核心净化关卡。原水经过预处理去除泥沙、杂质、余氯后，进入反渗透净化环节。通过专用反渗透膜元件，可高效截留水中绝大部分盐分、大分子有机物和悬浮微粒，去除水中绝大多数杂质，完成初步提纯，为后续深度净化打下基础。但仅靠反渗透工艺，无法去除水中痕量离子，达不到芯片生产用水标准。

国内7nm芯片制程持续升级，高端量产却离不开高标准超纯水！本文详解半导体超纯水制备全流程，解读反渗透、EDI、抛光树脂的核心作用，揭秘小众水处理耗材，如何成为高端芯片生产不可或缺的隐形配套设施。

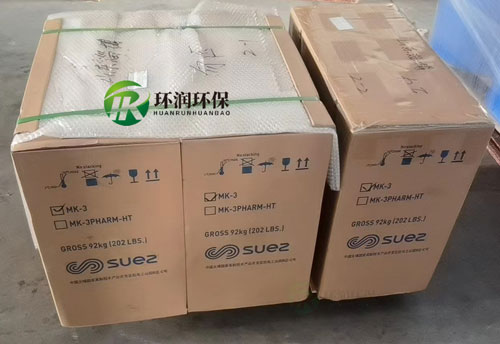

EDI连续电除盐设备，是纯水深度净化的核心单元。该设备无需化学药剂再生，依靠电场作用持续吸附、分离水中残留盐类离子，可稳定完成不间断深度脱盐作业。适配芯片工厂24小时连续生产模式，运行稳定且环保低耗，弥补了反渗透工艺的净化短板，让水质无限趋近生产标准。经过EDI处理后的水质，基本达标，但想要适配高端制程，还需最后一道净化工序。

抛光树脂作为纯水制备的末端核心耗材，是保障水质达标的最后一道屏障。高端核级抛光树脂，可精准捕捉水中残余的微量阴阳离子与弱电解质杂质。该类树脂无法循环再生，饱和后需及时更换，对纯度、溶出物等核心指标要求极高。一旦树脂品质不达标，微量析出物就会污染水体，直接影响芯片生产品质。三道工艺环环相扣，缺一不可。

制程工艺越先进，纯水指标管控就越严格。行业发展过程中，大众多聚焦核心生产设备，却忽略了纯水系统这一基础核心配套。整套纯水设备、过滤耗材、管路系统及监测设备，都有专属半导体行业标准。现阶段国产反渗透膜、EDI模块、抛光树脂等耗材持续突破，逐步实现本土化替代，为国内高端芯片量产提供坚实配套支撑。

高端芯片比拼的不仅是核心工艺与设备，更是全产业链配套能力。反渗透粗滤提纯、EDI深度脱盐、抛光树脂末端精净，这套低调的纯水净化体系，是7nm先进制程稳定量产的核心基石，也是半导体产业发展中不可或缺的隐形功臣。

很多行业从业者都有疑惑，现阶段国内先进芯片制造工艺已达到7nm级别，各类核心生产设备持续迭代升级，为何芯片生产车间，仍要在纯水制备系统上投入大量成本？其实芯片生产是极致精密的系统工程，纯水是贯穿晶圆清洗、刻蚀、沉积全流程的核心基础原料，反渗透、EDI、抛光树脂组成的纯水制备体系，是支撑高端芯片量产的关键隐形配套。如果您想了解更多EDI模块、反渗透膜、抛光树脂等超纯水水处理耗材、设备的内容，欢迎随时在本网站留言或来电咨询相关资讯！感谢您认真阅读！
