晶圆生产环节里，超纯水相当于芯片生产的“血液”，晶片清洗、刻蚀、薄膜沉积等多道关键工序，都要用到电阻率18MΩ・cm的超纯水。水体中微量的硅、硼、铁等物质，就会造成芯片线路异常，造成晶圆良品率下降。想要稳定制取18MΩ・cm超纯水，单一水处理设备难以达成目标，过滤器、反渗透、EDI、抛光树脂四大处理单元紧密配合，每一个环节都不能省略。

过滤器是整套水处理系统的前置防护单元，包含前置预处理过滤、活性炭过滤以及保安、终端过滤组件。前端过滤截留水源里的泥沙、胶体、悬浮颗粒物，活性炭吸附残留氧化性物质与大分子有机物，减轻后端膜元件的处理压力，规避膜层被氧化损伤。保安过滤拦截管路细小杂质，避免硬物划伤膜组件；用水点位前端的终端过滤，二次截留系统析出细微颗粒，减少二次污染风险。过滤单元一旦运行异常，杂质进入后端设备，会造成膜组件堵塞、树脂受污染，出水水质会快速变差。

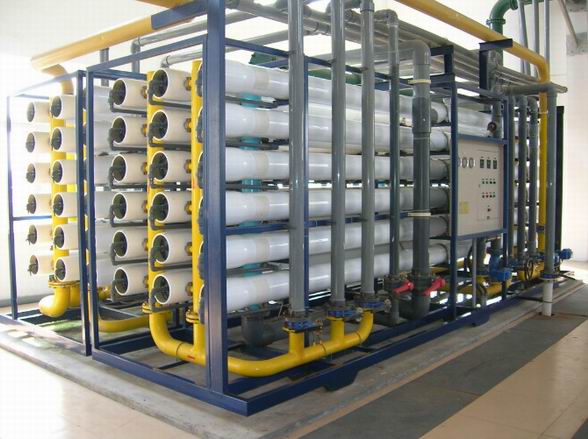

经过预处理后的水体，送入反渗透单元完成主体脱盐处理。行业大多采用两级反渗透工艺，借助复合膜的筛分效应，去除水中绝大多数溶解盐、微生物、胶体以及大部分有机物。经过两级处理之后，水体电导率降至40μS/cm以内，满足EDI模块的进水基础条件。但反渗透对硅、硼这类弱电离物质去除效果有限，出水指标还达不到芯片生产用水标准，需要EDI开展进一步深度处理。

EDI电去离子膜堆接收反渗透产水，实现无药剂深度除盐。依靠直流电场驱动离子迁移，同步完成内部树脂自再生，可全天连续产出水体，不需要酸碱药剂辅助。工况正常时EDI出水电阻率可达15-17MΩ・cm，硅去除率90%-99%，有效降低后端抛光树脂的处理压力。但EDI处理能力存在边界，受进水水质、供电、流量变化影响，很难长期稳定输出极限纯度水体，残留的微量杂质，需要抛光树脂做最终净化。

抛光树脂是实现18MΩ・cm水质的终端处理环节，选用半导体专用均粒混合树脂作为填料，属于不可现场再生的精处理耗材。EDI出水流经抛光混床，树脂捕捉水体里残余的微量离子、硅、硼与重金属，将电阻率提升至18MΩ・cm，同时把有机碳控制在极低区间，适配晶片清洗严苛要求。该耗材达到处理上限后直接更换，规避再生药剂带入杂质，保障水体洁净。

整套超纯水系统属于阶梯式提纯逻辑：过滤器保障后端设备安全，反渗透完成大部分盐分脱除，EDI实现连续深度除盐，抛光树脂完成终端水质提升。从实际工厂运维情况来看，任意单元缺失或者故障，都无法产出符合标准的超纯水，会带来生产成本损耗。

面向芯片制造的水处理项目，不可随意删减工艺步骤，四大核心单元需要完整配置，搭配电阻率、总有机碳、硅含量在线监测，才可持续供给晶圆生产所需的高纯度超纯水。如果您想了解更多EDI模块、反渗透膜、抛光树脂等水处理耗材的内容，欢迎随时在本网站留言或来电咨询相关资讯！感谢您认真阅读！
