医疗纯水玻璃钢石英砂过滤罐填料规格

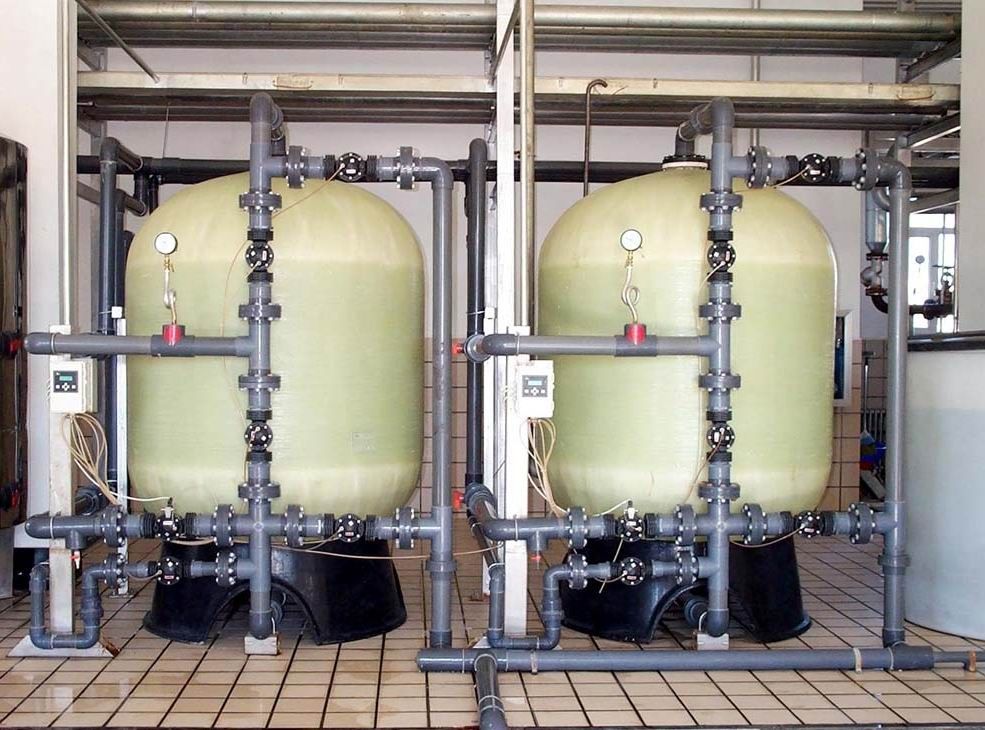

在医疗纯水制备系统中，石英砂过滤罐作为预处理环节的核心设备，承担着去除原水中悬浮物、胶体、泥沙等杂质的重要任务。玻璃钢材质的石英砂过滤罐因其优异的耐腐蚀性能、高强度重量比和长久的使用寿命，成为医疗纯水系统的优选。玻璃钢石英砂过滤罐的规格很多，本文将为您详细介绍医疗纯水玻璃钢石英砂过滤罐填料规格相关内容。
石英砂填料的基本规格参数
1.石英砂的粒径分布
医疗纯水系统中使用的石英砂通常采用多层滤料设计，常见配置为：
上层：0.5-1.2mm粒径的石英砂，占总填充量的40%
中层：1.2-2.0mm粒径的石英砂，占总填充量的30%
底层：2.0-3.0mm粒径的石英砂，占总填充量的30%
这种分层设计形成自上而下由细到粗的过滤梯度，可实现深层过滤效果，截污能力比单层滤料提高50%以上。医疗级石英砂的粒径均匀度要求极高，不均匀系数应小于1.5，以确保水流分布均匀，避免短路现象。
2.石英砂的化学成分配比
医疗用石英砂的SiO₂含量必须≥99.5%，Fe₂O₃含量≤0.02%，Al₂O₃含量≤0.1%，CaO含量≤0.05%。高纯度的石英砂可避免重金属离子和微量元素的溶出，确保不会对医疗纯水造成二次污染。
经过酸洗处理的石英砂可达到以下标准：
盐酸可溶物≤0.1%
灼烧减量≤0.2%
含水量≤0.5%
3.石英砂的物理性能指标
密度：2.65g/cm³左右
堆积密度：1.6-1.8g/cm³
孔隙率：43-47%
莫氏硬度：7级
破碎率：≤0.5%
磨损率：≤0.3%
这些物理指标直接影响过滤效果和反冲洗性能。高硬度和低磨损率可确保石英砂在长期使用和反复反冲洗过程中保持颗粒完整性，避免产生细粉堵塞后续精密过滤器。
玻璃钢罐体的技术规格要求
1.罐体结构参数

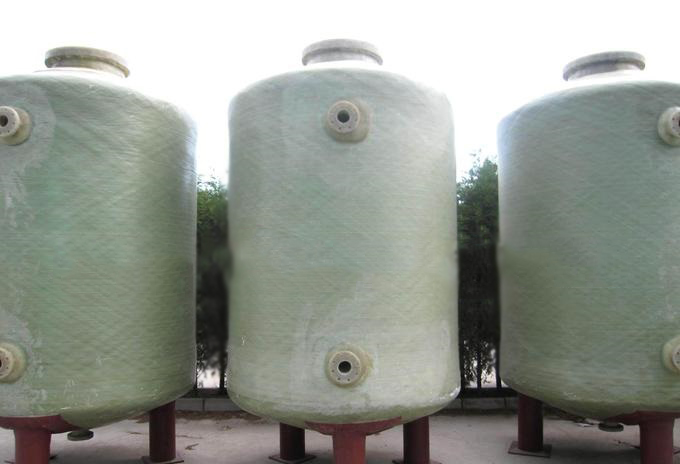

医疗纯水系统使用的玻璃钢过滤罐通常采用缠绕成型工艺，壁厚根据工作压力设计：
直径：常见300-1500mm
工作压力：0.4-0.6MPa
设计压力：≥0.9MPa
壁厚：直径500mm以下≥6mm，500-1000mm≥8mm，1000mm以上≥10mm
进出口口径：DN50-DN200
罐体内部需设置布水器(上)和集水器(下)，一般采用ABS或不锈钢材质，开孔率35-45%，孔径8-12mm，确保水流分布均匀。
2.玻璃钢材质组成
医疗级玻璃钢罐体采用食品级树脂和E-glass纤维：
内衬层：2mm厚，采用间苯二甲酸型不饱和聚酯树脂或乙烯基酯树脂
结构层：采用无碱玻璃纤维缠绕，树脂含量35-40%
外保护层：添加紫外线吸收剂，防止老化
罐体内部表面粗糙度Ra≤0.8μm，达到镜面效果，避免细菌滋生。所有与水体接触部分必须符合FDA或NSF/ANSI 61饮用水系统组件健康效应标准。
医疗纯水系统中的玻璃钢石英砂过滤罐作为关键预处理设备，其填料规格的选择直接影响最终产水水质。通过科学设计石英砂级配、严格控制材料纯度、规范安装维护流程，可确保过滤系统长期稳定运行，为后续纯化工艺提供可靠保障。如果您想了解更多医疗纯水玻璃钢石英砂过滤罐填料规格相关的资讯，欢迎随时在本网站留言或来电咨询相关资讯！感谢您认真阅读！
本文由环润环保（http://www.huanrunsz.com/）原创首发，转载请以链接形式标明本文地址或注明文章出处！
你可能还想了解：
