芯片先进制程的突破备受行业瞩目，但很多人忽略了一个隐蔽的卡点：芯片制造离不开18.2MΩ・cm的半导体级超纯水，晶圆光刻、刻蚀、清洗全流程都要大量使用超纯水，一颗芯片生产全程要经过数十次清洗，水里哪怕是ppt级别的微量杂质，就会造成晶圆报废，直接拉低芯片良率。想要产出合格超纯水，西门子LX-Z系列EDI与杜邦AmberTec™UP6040抛光树脂的组合，一直是高端晶圆厂的核心配置。

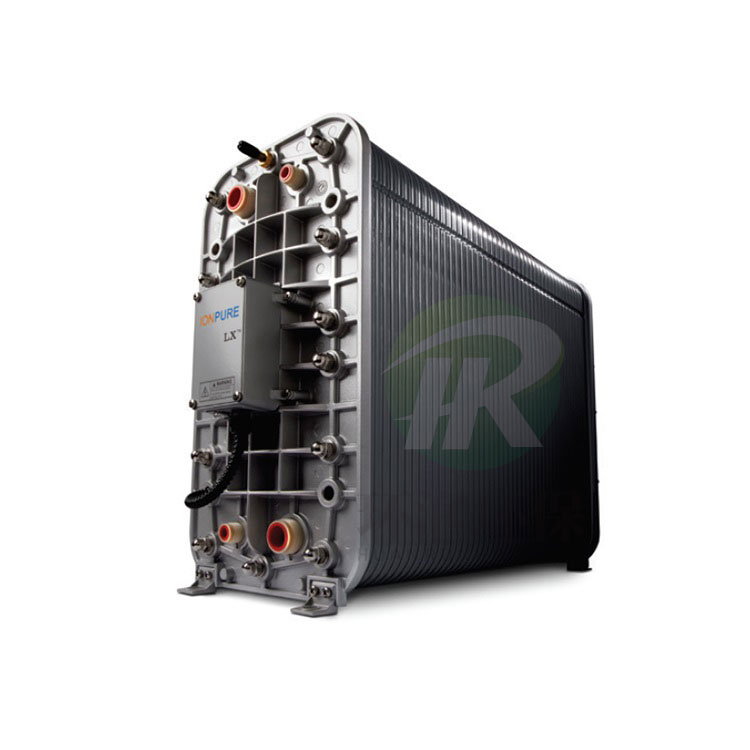

半导体超纯水是分级制备，并非一步提纯完成。经过反渗透预处理之后，就轮到西门子IONPURE®LX-Z系列CEDI膜堆发挥作用。这款工业型EDI膜堆依靠电场完成离子迁移，无需酸碱化学再生，可连续稳定产水，回收率可达90-95%，硅去除率90-99%，能将RO产水提升至15-17MΩ・cm区间，完成深度脱盐脱硅工作。EDI模块对进水指标有着严苛要求，进水余氯、铁锰、硬度都要控制在极低范围，才能保障长期稳定运行，这也是晶圆厂运维的重点。

但EDI模块存在性能上限，仅靠EDI无法稳定达到18.2MΩ・cm的芯片制造标准，水中还会残留痕量硼、硅、微量金属离子与有机物，这就需要终端抛光树脂完成最后一道把关。杜邦UP6040 H/OH是半导体专用不可再生均粒混床树脂，强酸阳树脂、强碱阴树脂按1:1当量预混合，树脂颗粒不易分层，自身TOC析出极低，可捕捉前置工艺遗留的微量杂质，把水质推至理论极限18.2MΩ・cm，将硅、硼泄漏控制在极低水平，适配先进制程对水质的极致要求。

西门子EDI负责中段大规模深度除盐，杜邦抛光树脂守住终端水质防线，二者协同构成超纯水的核心处理单元。一旦其中一环工况失稳，就会引发水质波动，给晶圆厂带来巨大经济损失。行业案例显示，EDI运行异常引发水质跌落，短时间内就造成数千片晶圆返工报废。

这套成熟方案长期主导全球高端半导体超纯水市场，也折射出国内产业链现实处境。现阶段国产EDI模块逐步向半导体场景渗透，但半导体抛光树脂领域，海外产品依旧占据大部分市场份额，存在供货配额、交付周期拉长等问题，国产替代还需要时间。

芯片产业竞争不只聚焦光刻机、芯片设计，超纯水这类基础工艺耗材同样是产业基石。西门子EDI搭配杜邦抛光树脂的组合，印证超纯水系统对芯片良率的决定性作用。国内半导体产业发展，除攻坚芯片制程，也要补齐水处理核心材料与设备短板，夯实产业底层基础。如果您想了解更多西门子EDI模块和杜邦抛光树脂相关的资讯，欢迎随时在本网站留言或来电咨询相关资讯！感谢您认真阅读！
