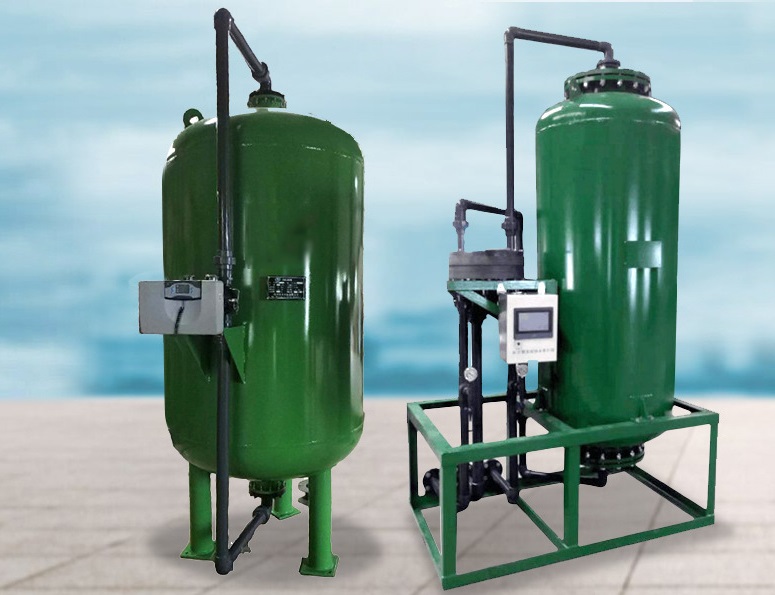

石英机械砂过滤器_砂滤罐

一、石英砂机械过滤器工作原理:



石英砂机械过滤器为水处理系统的预处理设备,适用于浊度在1-10NTU的进水;目的除去水中的悬浮物、颗粒和胶体,降低进水的浊度和SDI值,满足除盐装置后续设备的进水要求;设备可以通过周期性的清洗来恢复它的截污能力。

石英砂按粒径可分为:8-10mm石英砂→5-6mm石英砂→2-3mm石英砂→1-2mm石英砂

二、
石英砂机械过滤器技术参数:

1.      进水浊度:     < 10 NTU
2.      出水浊度:     < 1 NTU
3.      工作压力:      < 0.6MPa
4.      工作温度:      5-50℃
5.      运行流速:      6-12m/h
6.      水反洗强度:    20-30m/h
7.      气擦洗强度:    15L/m2.s
8.      填料高度:      石英砂600
9.      石英砂规格:0.4~0.65mm   (不均匀系数<2 )
10.承托层:(如设备要求)


层次
(自下向上)
尺寸
(mm)
厚度
(mm)
层次
(自下向上)
尺寸
(mm)
厚度
(mm)
1 2~4 100 3 8~16 100
2 4~8 100 4 16~32 100








注:最下一层承托层的顶部至少应高于配水孔眼100 mm。

三、
石英砂机械过滤器结构形式:

  设备由本体、布水装置、集水装置、外配管及仪表取样装置等组成。进水装置为上进水、挡板布水,集水装置为多孔板滤水帽集水或穹形多孔板加承托层结构;设备的本体外部配管配带阀门并留有压力取样接口,便于用户现场安装和实现装置正常运行。

石英砂机械过滤设备的安装

1)安装前检查土建基础是否按设计要求施工。
2)设备按设计图纸进行就位,调整支腿垫铁并检查进出口法兰的水平度和垂直度。
3)将设备和基础预埋铁板焊接固定,固定后再次校验进出口法兰的水平度和垂直度。
4)将设备本体配管按编号区分后依设计图纸进行组装,每段管道组装前应用干净抹布对内壁进行清洁工作,组装后应保持配管轴线横平竖直,阀门朝向合理(手动阀手柄朝前,气动阀启动头朝上)。
5)检查本体阀门开关灵活,有卡壳的情况及时整改。
6)设备本体配管完成后应对阀组进行必要的支撑工作等。
7)安装设备上配带的进出水压力表、取样阀等;进出水管道上如有流量探头座应用堵头堵住。



五、砂滤罐初次开机

1). 冲洗
考虑到设备和管道连接时的电焊残渣、管道初次投用时的表面污物,设备初次投入运行时应进行冲洗。

A、打开设备的人孔法兰将设备内的零件重新紧固,并确认罐内部件(如水帽等)不缺少;封闭人孔法兰。
B、打开设备的正洗排水阀,确认设备的出水阀关闭。
C、打开设备进水阀、排气阀,开启进水泵,至设备排气口出水后关闭排气阀,冲洗设备至出水清晰为冲洗终点。关闭进水泵。

2). 装填滤料
打开人孔,按所设计的填料高度,依次装入各种规格的填料,每填完一种均要人工扒平方可填上一层。滤料装填完毕后封闭人孔。

3). 开启反洗泵,至排气阀出水后静止30分钟或适时开启生水泵以完全浸泡滤料,再开启反洗泵至设备出水清晰,检测SDI值〈4为冲洗终点。设备进入备用状态。

4). 设备正常运行后应检测进出水压差不大于0.5bar,检验进出水的流量显示。

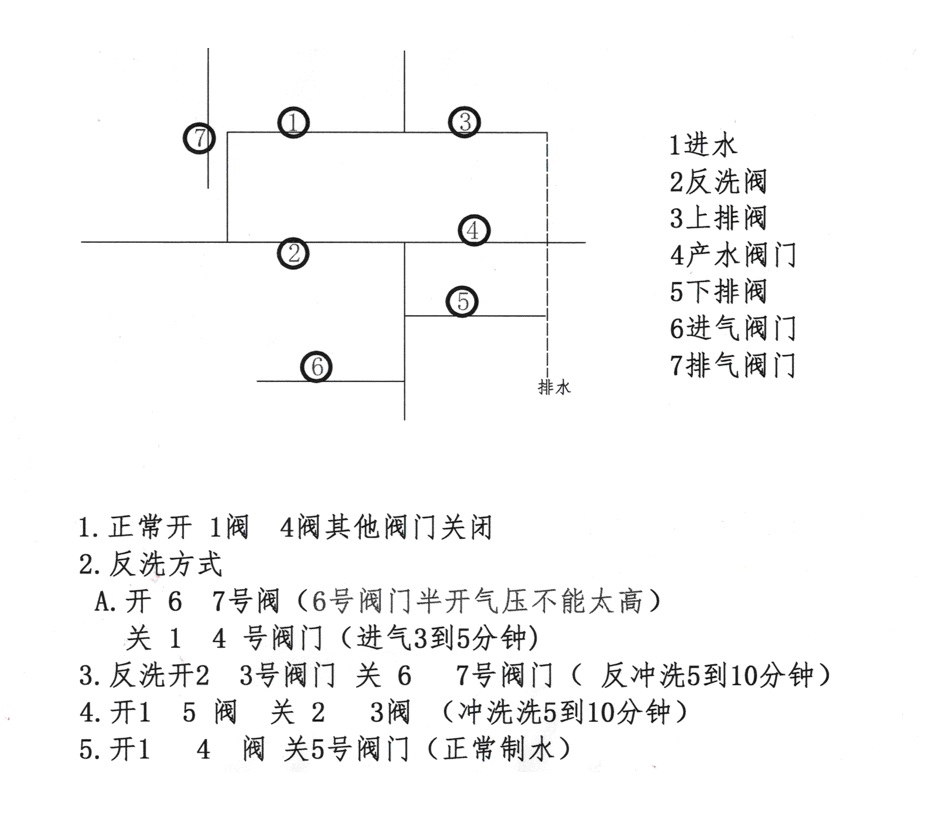

六、砂滤罐操作说明:

      本说明叙述的为该设备的常规操作,其在水站系统工作中的操作程序请以“运行说明”为准。

6.1 正洗
    开1号进水阀门  开5号下水排水阀门   其他阀门全部关闭,、开启进水泵,进入正洗阶段,滤速控制在6-10m/h,当出水水质达到要求后,打开出水阀,关闭正洗排水阀,进入制水工况。

6.2 制水
    正常开1号进水阀门.开4号产水阀门,其他阀门全部关闭 流速控制在6--10m/h,此时既能产生接触凝聚也能产生凝聚澄清,工作到一定时间后或达到规定的周期制水量或由于悬浮物的截留致使过滤器压差≥0.05MPa时,须进行反洗。

6.3 反洗
(1)开6号进气阀门(6号阀门半开气压不要太高) .开7号排气阀门.
关闭1号进水阀、关闭4号正洗排水阀(进气3-5分钟)
(2)开启2号反洗阀3号上排水阀门,关闭6号进气阀门 关闭开7号排气阀门.(反冲洗5-10分钟)水流自下而上,松动石英砂、冲洗掉滤层上方的截留物,一段时间后,停运反洗泵,关闭2反洗阀、3号上排水阀。
